 Жилая площадь, м² |
129,97 |
 Площадь застройки, м² |
115,82 |
 Общая площадь здания, м² |
138,01 |
 Уровень ответственности |
Пониженный |
 Степень огнестойкости здания |
III |
 Этажность |
2 |
 Высота в коньке от уровня планировки, м |
7,510 |
Рабочие чертежи марки АР разработаны на основании требований глав СП:
- СНиП 2,08,01-89* "Жилые здания"
- СП 112.13330.2011 Пожарная безопасность зданий и сооружений"
- СП 55.13330.2016 "Дома жилые одноквартирные"
2. Архитектурно - строительная часть

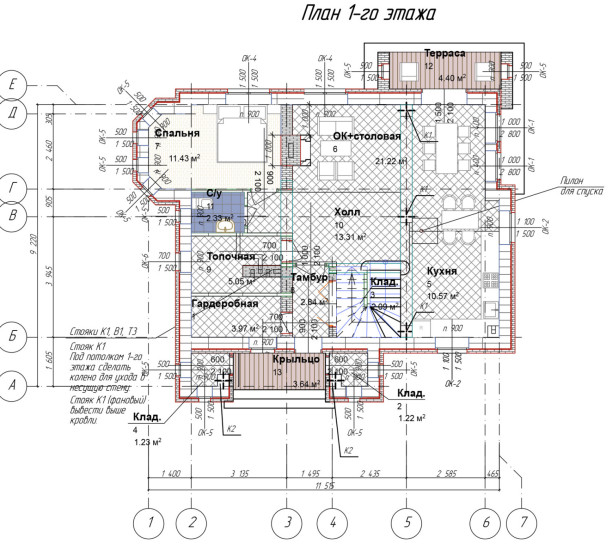

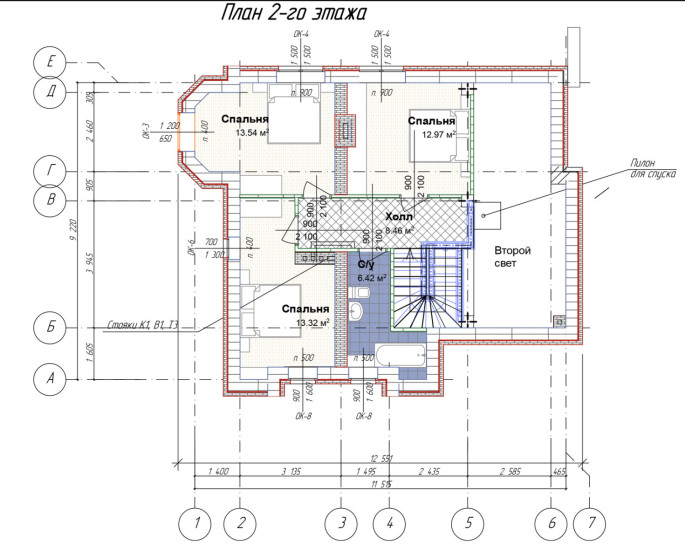

2.1. Архитектурно-планировочные решения.
Дом двухэтажный Высота первого этажа - 3.000м
За относительную отметку 0.000 принимается отметка чистого пола 1-го этажа.
По степени огнестойкости дом относится к зданиям III класса Класс конструктивной пожарной безопасности здания С 1.
2.2 Наружная отделка здания. Стены - Газоблок D500, утеплитель, облицовочный кирпич. Покрытие крыши - металлическая черепица
2.3. Внутренняя отделка здания. Внутренняя отделка осуществляется в соответствии с регламентируемыми нормами по дизайн - проекту, который разрабатывается отдельно и основывается на пожелании заказчика. Устройство полов следует производить только после завершения всех монтажных работ по проводке инженерных коммуникаций. Дверные блоки во входных проемах должны иметь приспособления для открывания. В соответствии с "Законом о сертификации" РФ все указанные на рабочих чертежах изделия и материалы, используемые при строительстве .должны быть сертифицированы в отношении гигиенической и пожарной безопасности, и на соответствии государственным стандартам.
3. Конструктивные решения.
3.1. Конструкции и материалы:
Фундаменты - Монолитная плита толщиной 300мм, утепленная ЭППС.
Наружние стены - кладка из газобетонных блоков плотностью D500 толщиной 375мм, зазор - 25мм, отделочный кирпич - 120мм.
Внутренние стены - кладка из керамического рядового кирпича М150 Перегородки - кладка из газобетонных блоков плотностью D500 толщиной 100 мм, Перекрытия на отм.+З.ООО - сборные плиты ПК.
Перемычки - Монолитные Монолитный пояс ж/б
Крыша - многоскатная, стропильная из деревянных элементов.
Окна - профиль ПВХ с двухкамерным стеклопакетом
Двери наружные - металлические индивидуального изготовления,
Двери внутренние - по ГОСТ 66 29 -88 Внутренняя отделка стен - улучшенная штукатурка внутренних поверхностей стен и перегородок.
Кровля - Металлическая черепица
Лестница - Металлическая индивидуального заводского изготовления.
Фундамент разработан без геологических изысканий, на грунт сложенный суглинком нормальным по данным предоставленным заказчиком, при строительстве требуется уточнение состава грунта и возможности строительства.
