Жилая площадь, м² | 120 |
Площадь застройки, м² | 86,30 |
Общая площадь здания, м² | 125,38 |
Уровень ответственности | Пониженный |
Степень огнестойкости здания | III |
Этажность | 2 |
Высота в коньке от уровня планировки, м | 9.892 |
1 .Общая часть
Рабочие чертежи марки АР разработаны на основании требований глав СП:
- СНиП 2,08,01-89* "Жилые здания"
- СП 112.13330.2011 Пожарная безопасность зданий и сооружений"
- СП 55.13330.2016 "Дома жилые одноквартирные"
2. Архитектурно - строительная часть
2.1. Архитектурно-планировочные решения.

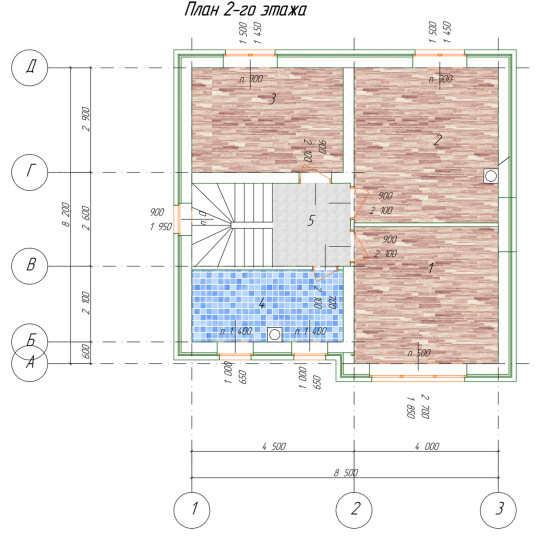

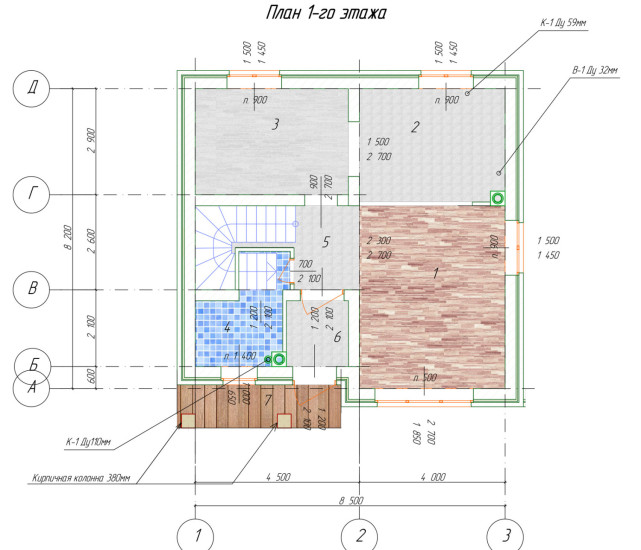

Дом двухэтажный
Высота первого этажа - 3.000м
За относительную отметку 0.000 принимается отметка чистого пола 1-го этажа.
По степени огнестойкости дом относится к зданиям III класса Класс конструктивной пожарной безопасности здания С 1.
2.2 Наружная отделка здания.
Стены - Газоблок D500, утеплитель, облицовочный кирпич.
Покрытие крыши - мягкая черепица шинглас
2.3. Внутренняя отделка здания.
Внутренняя отделка осуществляется в соответствии с регламентируемыми нормами по дизайн - проекту, который разрабатывается отдельно и основывается на пожелании заказчика.
Устройство полов следует производить только после завершения всех монтажных работ по проводке инженерных коммуникаций . Дверные блоки во входных проемах должны иметь приспособления для открывания.
В соответствии с "Законом о сертификации" РФ все указанные на рабочих чертежах изделия и материалы, используемые при строительстве .должны быть сертифицированы в отношении гигиенической и пожарной безопасности, и на соответствии государственным стандартам
3. Конструктивные решения.
3.1. Конструкции и материалы:
Фундаменты - Шведская монолитная плита толщиной 300мм, ребра 500х200(h)мм, утепленная ЭППС.
Наружние стены - кладка из газобетонных блоков плотностью D500 толщиной 300 мм, утеплитель мин. Вата Роквулл,- 50мм, зазор - 30мм, отделочный кирпич - 120мм.
Внутренние стены - кладка из газобетонных блоков плотностью D500 толщиной 300 мм,
Перегородки - кладка из газобетонных блоков плотностью D500 толщиной 100 мм,
Перекрытия на отм.+З.ООО - сборные плиты ПК.
Перекрытие на отм.+6.000: деревянное по балкам, утепленное мин. ватой Роквулл высотой 200мм, под утеплителем проложить пароиоляционную мембрану. По чердаку уложены ходовые доски.
Перемычки - Монолитные
Монолитный пояс по узлам Ютонг
Крыша - многоскатная, стропильная из деревянных элементов.
Окна - профиль ПВХ с двухкамерным стеклопакетом
Двери наружные - металлические индивидуального изготовления,
Двери внутренние - по ГОСТ 66 29 -88
Внутренняя отделка стен - улучшенная штукатурка внутренних поверхностей стен и перегородок.
Кровля - Мягкая черепица шинглас
Лестница - Металлическая индивидуального заводского изготовления.
Фундамент разработан без геологических изысканий, на грунт сложенный суглинком нормальным по данным предоставленным заказчиком, при строительстве требуется уточнение состава грунта и возможности строительства
